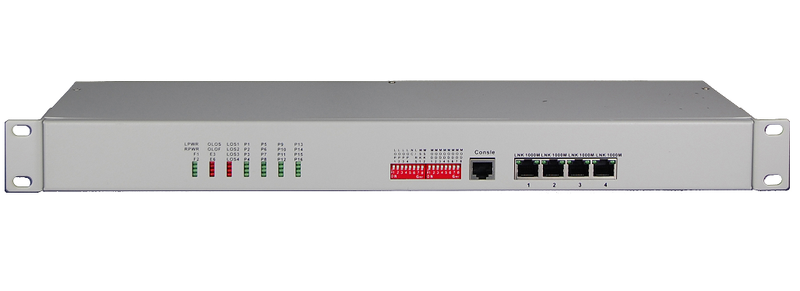

4E1+4GE+4*232+16路电话光端机
4E1+4GE+4*232+16路电话光端机
- 产品详情
产品概述
本系列产品，是在该公司研制的专用超大规模集成电路的基础上，研发的点对点光传输设备。此款产品提供16路电话接口；4路E1接口；4路千兆以太网接口；2个扩展口（可扩展1～4路异步数据，如RS232/ RS485/RS422/Manchester码等）；1个Console和2个光口（1+1光备份）等；设备内部电路部分采用全数字电路，整机工作可靠、稳定，功耗低，集成度高，体积小，易于安装维护。
产品特点
基于自主知识产权的集成电路；
整机为单板设计；
E1接口符合G.703 建议，采用全数字化时钟恢复和平滑锁相技术；
两个扩展接口（AUX1/2），可以扩展1～4路异步数据，如RS232/ RS485/RS422/Manchester码等；或1～8路开关量、1～4路E1（因此，本设备E1通道最多可达8个）、1～4路语音，或二/四线音频等；
以太网接口10/100/1000M，全/半双工完全自适应；
每路以太网口支持Auto-MDIX(交叉/直连线自适应)；
16路语音接入，支持来电显示功能与反极性计费功能；
1个Console口，支持超级终端控制设备；
支持各个站点的相互放号功能；
语音口支持FXO口和FXS口，FXO口与程控交换机对接，FXS口与用户的电话机相连；
能监控本机温度与本机电压（网管平台）；
光口无中继传输距离可达2～120公里；
多种电源方式可选：AC220V、DC-48V/DC24V等；
DC-48V/DC24V电源具备极性自动检测功能，安装时无需区分正负极。
技术参数
项目 | 技术指标 |
多模光纤 | 50/125um 或62.5/125um， 传输距离：2Km 多模光纤，衰减(3dbm/km ) 波长: 850nm 发射功率: -12dBm (Min) ～-9dBm (Max) 接收灵敏度: -28dBm (Min) 链路预算: 16dBm |
单模光纤 | 8/125um 或9/125um, 传输距离: 20Km 单模光纤，衰减(0.35dbm/km ) (实际如需更大距离需定制) 波长: 1310nm（超长距离传输时选用1550nm波长） 发射功率: -9dBm (Min) ～-5dBm (Max) 接收灵敏度: -27dBm (Min) 链路预算: 18dBm |
E1接口 | 设备接口：设备接口符合G.703建议 速 率：2048Kb/s±50ppm 码 型：HDB3 阻 抗：非平衡式75W/平衡式120W非平衡式配同轴接口适配器，可适配75-2/3同轴电缆 抖动特性：满足G.742、G.823建议 输入口允许衰减：0～6dBm |
以太网接口（10/100/1000M） | 协 议：符合IEEE 802.3，IEEE 802.1Q(VLAN) 速 率：10/100/1000M自适应，全/半双工完全自适应 MAC地址表：可以学习4096个MAC地址 物理接口：RJ45座, 支持Auto-MDIX（交叉/直通线自适应） |
数据接口 | 数据接口：RS-485/RS-232/RS-422/Manchester/TTL 数据格式：NRZ、Manchester、Bi-phase 速率：110bps-115.200Kbps 物理接口：RJ45 |
FXS 用户电话口/公务电话口 | 振铃电压：75V |
FXO 中继口 | 振铃检测电压：35V |
电气和机械特性 | 系统电源：AC180V ～260V；DC –48V；DC +24V 功耗：≤5W 外观结构: (长×宽×高) 485*138*45mm 机架式 |
工作环境 | 工作温度：-10℃—+60℃ 储存温度：-40℃—+85℃ 工作湿度：0%—95%（无凝结） MTBF：＞100,000小时 |
